電化學工作站是集電化學分析方法于一體的電化學通用儀器，該儀器能完成線性伏安、循環伏安、階梯伏安、脈沖伏安、方波伏安等電化學分析方法；還可以完成恒電位極化、恒電流極化，電位、電流、電量階躍和塔菲爾圖、交流阻抗等多項電化學測試功能，系統軟件具有良好的用戶界面，全中文菜單，方便的峰識別和疊加，更為方便地為教學和科研服務。

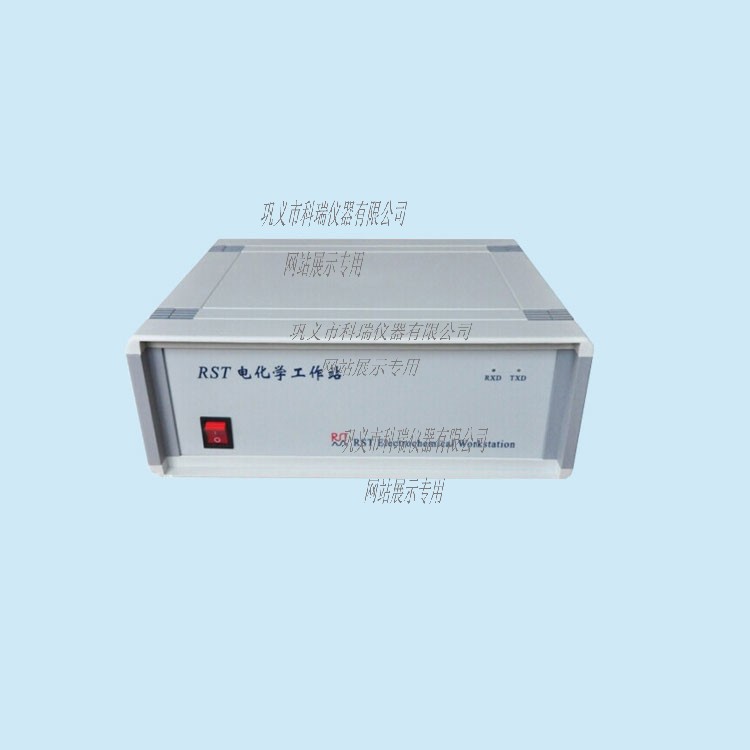

一、RST5210F電化學工作站主要技術參數:

(1)儀器架構：恒電位儀、恒電流儀、交流阻抗頻譜儀

接地模式：可根據體系要求設置成實地模式或浮地模式

槽壓：±15V

電位掃描范圍：±12.8V

CV最小電位增量：0.0125mV

電位控制精度：<±0.5mV

電位控制噪聲：<0.01mV

電位上升時間：<0.00025mS

電位測量零位：自動校正

電位更新及阻抗采集速率：10MHz

電位測量低通濾波器：自動或手動設置

電位測量精度：滿量程的0.1%

掃描速度：0.000001V/S～20000V/S

參比電極輸入阻抗//電容：>1013Ω//<10pF

最大恒電流輸出 ：±500mA

輸入偏置電流：<0.1pA

電流測量分辨率：電流量程的0.00076%，最小0.2fA

電流測量零位：自動校正

電流測量量程：1pA～500mA(25檔)

前置放大倍數：5×10×100

電流測量最高靈敏度：1×10-12A/V

電流測量精度：滿量程的0.1%

電流測量低通濾波器：自動或手動設置

方波伏安法頻率：1Hz~100kHz

交流伏安法頻率：0.1Hz~10kHz

交流阻抗譜頻率:0.00001Hz～1MHz（11個頻段）

正弦波幅度:0.01mV～12V

CA和CC脈沖寬度：0.1mS～1200S

DPV脈沖寬度：0.05mS～64S

IR降補償：自動或手動設置（10Ω~1MΩ）

多階躍循環次數：1000次

限壓反饋恒流換向時間：<0.1mS

恒流限壓循環周期：0.1S~100000S

脈沖電鍍//最小脈寬  ：八相脈沖可正可負//0.05mS

電池全容量充電工步：激活、恒流、恒壓、涓流

雙通道高速ADC   ：18bit@1Msps

最大數據長度：20，000，000點

通氮攪拌及敲擊控制輸出：二路開關量信號（+5V/10mA）

擴展輸出：二路光電隔離數字量信號

儲能電化學測量保護模式：極性、電壓、電流、時間、鏈路

電極智能柔性保護 ：電壓超載、電流超載

(2)四探針電阻測試方法參數及技術指標：

1. 激勵電流范圍：10nA、100nA、1μA，10μA，100μA，1mA，10mA，100 mA、200 mA、500 mA

2. 電壓范圍：0.5V，1V，2V，5V，10V

3. 電阻范圍： 0.1mΩ～1GΩ

4. 方塊電阻范圍：0.5mΩ/sq～5GΩ/sq

5. 電阻率范圍：  10-6～106Ωcm

6. 預熱時間：0~64秒

7. 電阻精度：≤0.3%

8. 被測器件電動勢：無源或者E＜5mV，E＜0.5V，E＜1.5V，E＜4.5V，E＜9.5V。

9. 測量數據顯示：電流、電壓、電阻、方塊電阻、電阻率、電導率

10. 整機不確定性誤差：≤4%（標準樣片結果）

二、RST5210F電化學工作站68種測試方法包括：

*宏方法：用戶可自編腳本進行多種電化學方法的組合運行

三、RST5210F電化學工作站配置單：
